Loi d'Ohm

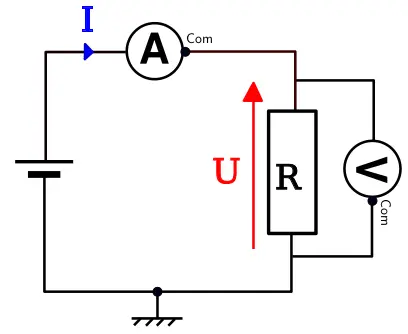

Expérience
|
|
Tracé et interprétations

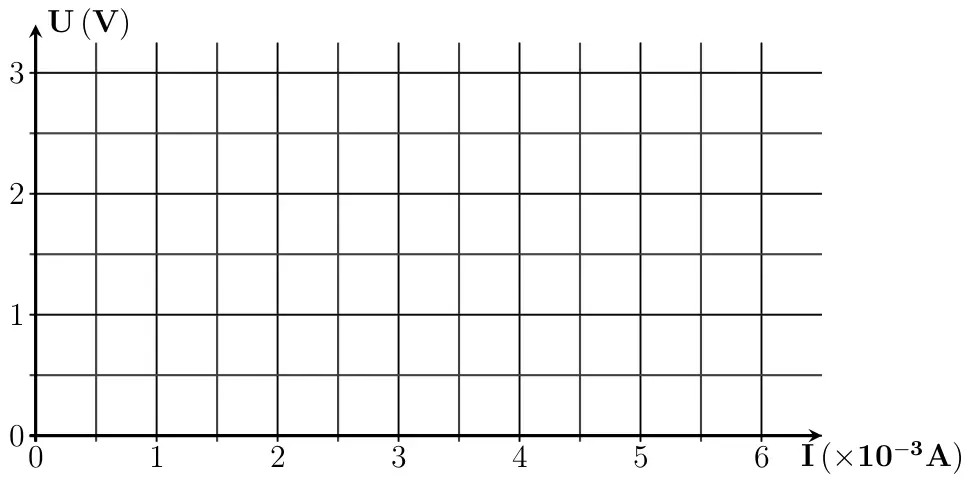

- tracer la caractéristique de la tension U(V) en fonction de I(A).
- en déduire son équation
- sachant que la loi d’Ohm s’écrit U(V) = R(Ω) x I(A), déterminer la valeur de la résistance R

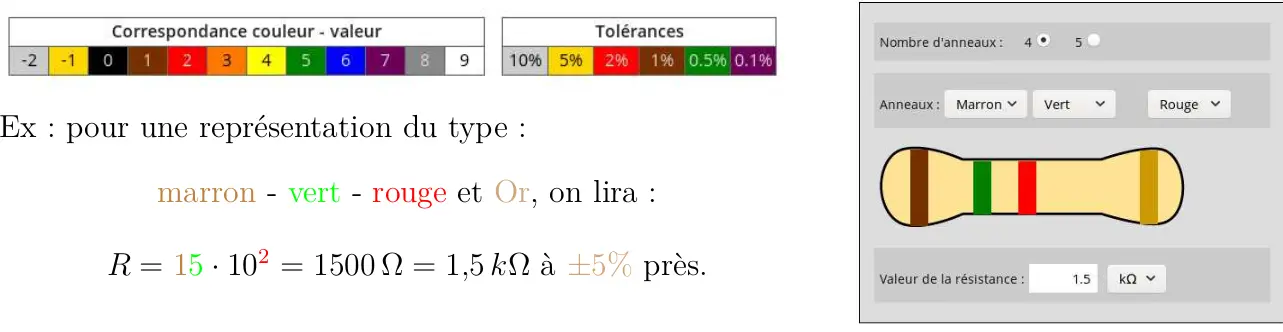

- vérifier avec le code couleur :
- quelle serait l’intensité si R est alimentée par une pile usagée (3,0V à vide mais perdant 0,1V/mA)?
Pour conclure : vérification de la loi d'Ohm et notion de point de fonctionnement.

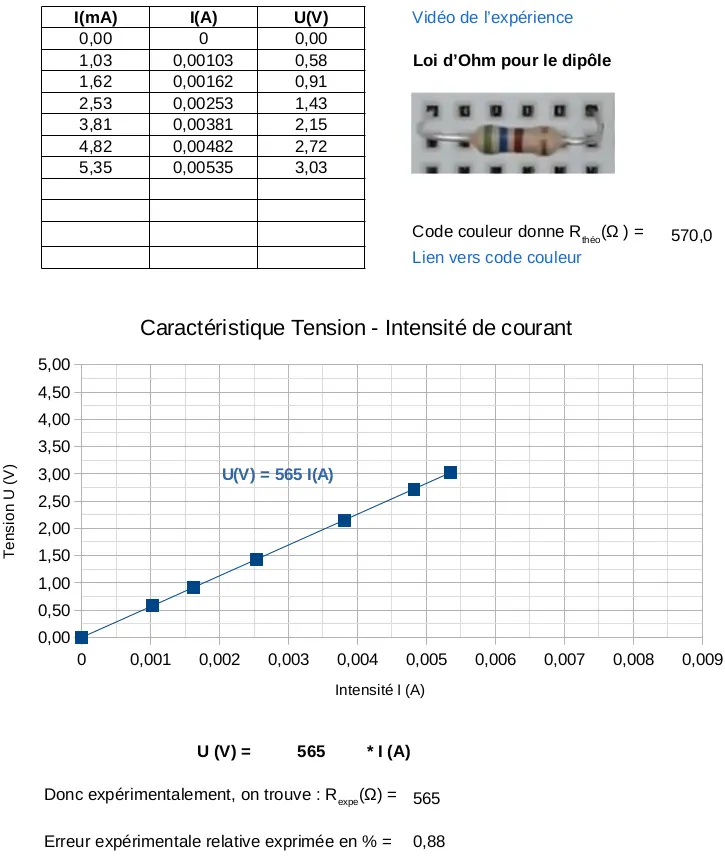

- On trouve R = 565Ω pour une valeur à 560Ω ±5%, cohérent.
- Donc U(V) = 565 x I(A)

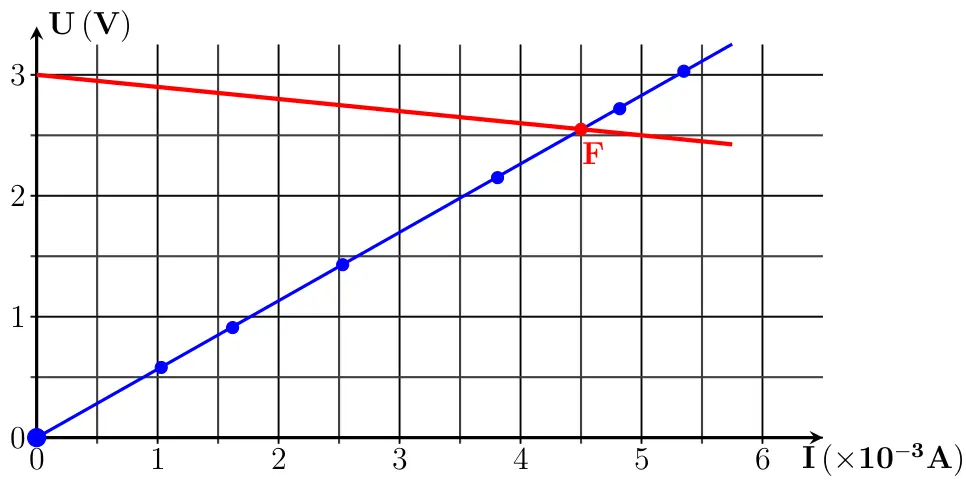

- Si pile usagée 3,0V perdant 0,1V/mA, alors tracé de la caractéristique de la pile et détermination des coordonnées du point de fonctionnement : (4,51mA;2,55V).
