Panneau photovoltaïque
Rappels
On rappelle que la puissance reçue par le panneau dépend de l’irradiance I en W/m2 et de la surface effective totale S en m2 des cellules.
le panneau photovoltaïque convertit cette puissance rayonnante en puissance électrique sous forme d’un courant d’intensité I(A) et d’une tension U(V).
Analyse expérimentale
Étude de la vidéo
- télécharger le fichier réponse : tableur .ods ou papier .pdf
- effectuer entre 10 et 15 mesures et compléter les tableaux puis les courbes
- parcourir la documentation
- conclure l’analyse expérimentale de ce panneau.

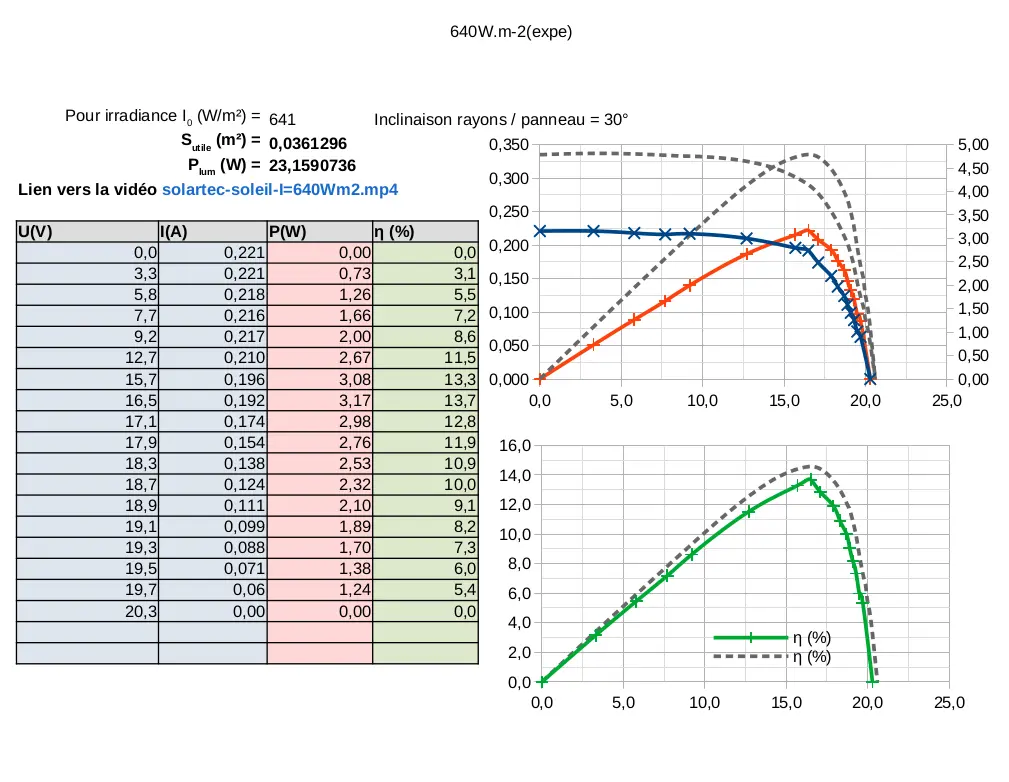

- recommencer avec la vidéo ci-dessous dans d’autres conditions d’éclairement
On peut alors conclure quand à l'influence des paramètres ainsi qu'au rendement de ce panneau photovoltaïque.

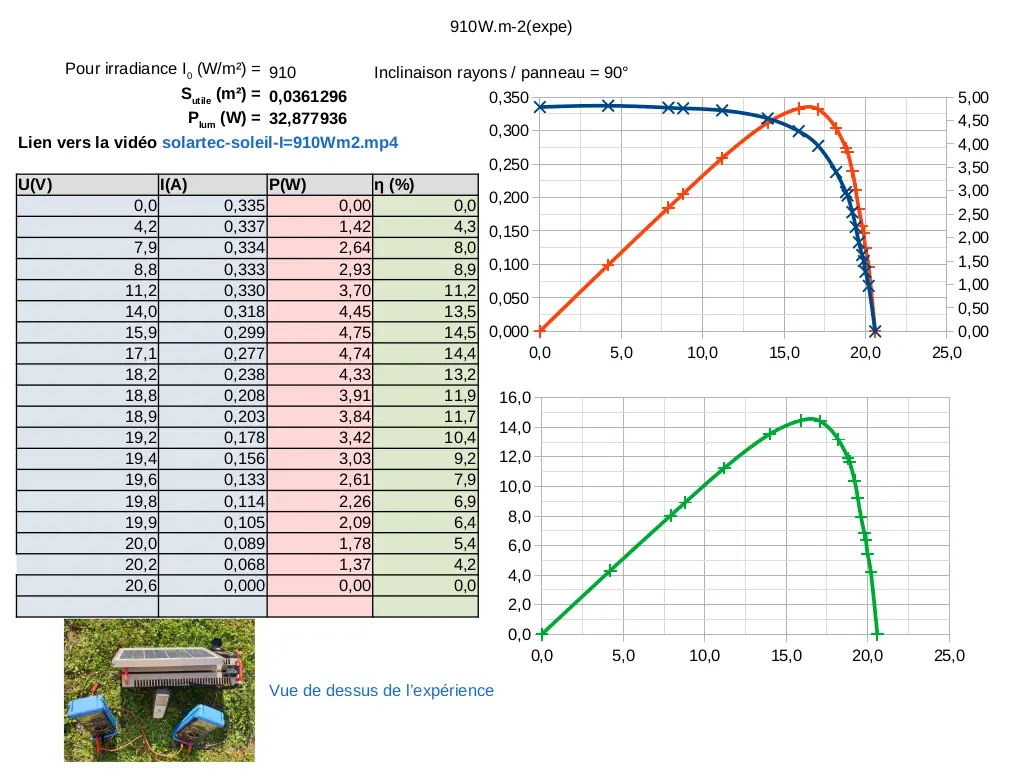

Les résultats de l'étude :
